　VGAツイストペア伝送ユニット　　 VGA Extender via CAT5

スリーディー製品定価表

 UTP伝送ユニット製品一覧（定価表）
型番 信号 距離 解像度 LANケーブル本数
（CAT5e/CAT6）
TEX-HKM01-4K HDMI/4 USB/RS232 140m(CAT6) 4K 1本
TMX-414M 4ch AHD/TVI/CVI/CVBS 200m 4K 1本
TMX-111M/111HD AHD/TVI/CVI/CVBS 100-250m 4K 1本
TEX-HSX100D HD-SDI・RS485制御 100m フルHD 1本
TEX-HSX150 HD-SDI 150m フルHD 1本
TEX-HX100 HDMI 100m フルHD 1本
TEX-DVI50 DVI 50m フルHD 1本
TVD-GA15CAT
TVD-GA12CAT		 VGA (アナログRGB)
音声		 300m 1920x1200 1本
TVD-G15CAT
TVD-G12CAT		 VGA
(アナログRGB)		 300m 1600x1200 1本
TMX-111VP
 アナログビデオ・DC電源
映像のみ400m
電源50m		 - 1本
TMX-111VPD アナログビデオDC電源・RS485 映像のみ400m
電源・制御30m		 - 1本
TMX-414VD 4chアナログビデオ、もしくは
3chビデオ＋RS485制御		 400m - 1本
TMX-111AV 1ch映像・1ch音声(ステレオ) 400m - 1本
TMX-212AV 2ch映像・2ch音声(モノラル) 300m - 1本

ツイストペア伝送ユニット

　LANケーブル（ツイストペア）１本で、HDMII信号とUSB（マウス/キーボード等）、RS232Cを伝送　新製品

TEXHKM01-4K　KVM長距離伝送ユニット

外形寸法：各W125xD140xH30 mm 380g
使用環境温度：0℃〜55℃

HDMI/USB/RS232C　UTP長距離伝送（送信受信セット）最長140m
スリーディーHDMI長距離伝送ユニット
TEX-HKM01-4K PDF製品仕様 定価￥148,000 (税別)
スリーディーHDMI長距離伝送ユニット
伝送距離：140mまで(CAT6)、120m(CAT5e)、光ファイバー60km
伝送用：RJ45、SFP

電源：DC5V　電源アダプター付属
※接続例はPDFを参照下さい

▲上へ
スリーディー　ツイストペア伝送

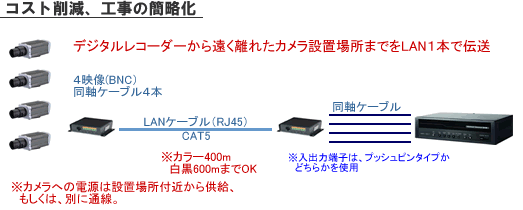

　 LANケーブル（ツイストペア）１本で、４台のカメラ映像、制御信号を伝送

T映像ツイストペア伝送ユニットTMX-414V

外形寸法：W110xH26.3xD80.6mm

 4chAHD/TVI/CVI/CVBS映像UTPツイストペア伝送ユニット
スリーディービデオ長距離伝送ユニット
TMX-414M PDF製品仕様 定価￥14,800 (税別)
スリーディービデオ長距離伝送ユニット
AHD/TVI/CVI/CVBS 4系統 BNC/プッシュピン端子
外部電源不要
伝送距離：信号種により、250-300mまで

映像ツイストペア伝送

TMX-111M

外径寸法：15.5x16.5x30.8 mm　15g

 AHD/TVI/CVI/CVBS映像UTPツイストペア伝送ユニット
スリーディービデオ長距離伝送ユニット
TMX-111M PDF製品仕様 定価￥6,980 (税別)
スリーディービデオ長距離伝送ユニット
AHD/TVI/CVI/CVBS 1系統 BNC/プッシュピン端子
外部電源不要
伝送距離目安：TVI　150m、AHD　250m、アナログビデオ400mまで

TMX-111HD

外径寸法：25x21x69 mm　30g

 AHD/TVI/CVI/CVBS映像CAT5e伝送ユニット
スリーディービデオ長距離伝送ユニット
TMX-111HD PDF製品仕様 定価￥7,800 (税別)
スリーディービデオ長距離伝送ユニット
AHD/TVI/CVI/CVBS 1系統 BNC/RJ45
外部電源不要
伝送距離目安：TVI　100m、AHD/CVI　200m、アナログビデオ300mまで

▲上へ
ツイストペア伝送ユニット

　LANケーブル（ツイストペア）１本で、HD-SDI映像信号とRS485制御信号を伝送

TEX-HEX100D　HD-SDI/RS485　CAT5伝送ユニット

外形寸法：各67x140x27mm　約230g
使用環境温度：0℃〜55℃

HD-SDI　CAT5エクステンダー アクティブタイプ
（送信受信セット） 100mまで
スリーディーHDMI長距離伝送ユニット
TEX-HSX100D PDF製品仕様 定価￥98,000 (税別)
スリーディーHDMI長距離伝送ユニット
伝送距離：SDI /RS485 100mまで(CAT6)
伝送用：RJ45
同軸ケーブル：BNC（75Ω）オス

電源：DC5V　電源アダプター付属
※接続例はPDFを参照下さい

TEX-HSX150　HD-SDI伝送ユニット

外形寸法：25.4x25.4x140.5mm
　　　 (ケーブル91mm含む）
使用環境温度：0℃〜55℃

HD-SDI　CAT5エクステンダー パッシブタイプ
スリーディーDVI長距離伝送ユニット
TEX-HSX150 PDF製品仕様 定価￥34,800 (税別)
スリーディーDVI長距離伝送ユニット
伝送距離：SDI 150mまで(CAT6)
伝送用：RJ45
同軸ケーブル：BNC（75Ω）オス
外部電源不要
※カメラ側、モニター側にそれぞれ必要です。

▲上へ
HDMI-CAT5伝送ユニット
　LANケーブル（ツイストペア）１本で、デジタル映像・音声信号を伝送

HDMI長距離伝送ツイストペア

外形寸法：W49xD92xH25mm　120g/135g
使用環境温度：0℃〜55℃

HDMI ツイストペア伝送ユニット 100mまで
スリーディーHDMI長距離伝送ユニット
TEX-HX100 PDF製品仕様 定価￥198,000 (税別)
スリーディーHDMI長距離伝送ユニット
HDMI1.3　HDCP対応
データビットレート　3.4Gbps
伝送距離　100mまで
1080p@100m　60Hz　48ビット
使用可能ケーブル　CAT5/CAT5e/CAT6
電源：DC5V　電源アダプター付属
※接続例はPDFを参照下さい

DVIツイストペア伝送

ステレオ音声ツイストペア		 DVI/アナログステレオ音声
ツイストペア伝送ユニット　送信・受信セット
スリーディーDVI長距離伝送ユニット
TEX-DVI50 PDF製品仕様 定価￥120,000 (税別)
スリーディーDVI長距離伝送ユニット
DVI/アナログステレオ音声
デジタル音声　1系統 RCA金メッキ
伝送距離　50m
使用可能ケーブル　CAT5/CAT5e/CAT6
電源：DC5V　電源アダプター付属
※接続例・設定方法はPDFを参照下さい

▲上へ
HDMI-CAT5伝送ユニット

VGA映像分配器

外形寸法：
送信ユニット　W125xH30xD96mm
受信ユニット　W88xH30xD96mm
動作温度：0℃〜55℃
使用電源：最大DC5V 各700mA

 VGA/音声　1入力4リモートCAT出力＆1ローカル出力
VGA映像・音声分配器　送受信セット
スリーディーVGA長距離伝送ユニット分配器
TVD-GA15CAT
（TMV-G002AV 4個セット） 		PDF製品仕様 定価￥198,000 (税別)
スリーディーVGA長距離伝送ユニット分配器 解像度　1920x1200@85Hz
入力端子　VGA：D-Sub15、音声：3.5mmPhone
入力信号　アナログRGB（0.7Vp-p　75Ω）、ステレオ音声
送信ユニット出力　RJ-45×4(リモート)
　　　　　　　　　　　　VGA＆音声×1(ローカル)
受信ユニット出力　VGA×1、音声×1、RJ45×1(ループ)、
伝送距離　300mまで
※TMR-G002AVが4個同梱されています。
※接続例は、仕様書(PDF)をご参照ください。
  ツイストペア伝送

外形寸法：
送信ユニット　W125xH30xD96mm
受信ユニット　W88xH30xD96mm
動作温度：0℃〜55℃
使用電源：最大DC5V 各700mA

 VGA/音声　1入力1リモートCAT出力＆1ローカル出力
VGA映像分配器　送受信セット
スリーディーVGA長距離伝送ユニット分配器
TVD-GA12CAT
(TMV-G002AV 1個セット) 		PDF製品仕様 定価￥128,000 (税別)
スリーディーVGA長距離伝送ユニット分配器 解像度　1920x1200@85Hz
入力端子　VGA：D-Sub15、音声：3.5mmPhone
入力信号　アナログRGB（0.7Vp-p　75Ω）、ステレオ音声
送信ユニット出力　RJ-45×1(リモート)、
　　　　　　　　　　　　VGA＆音声×1(ローカル)
受信ユニット出力　VGA×1、音声×1、RJ45×1(ループ)、
伝送距離　300mまで
※TMR-GA002AVが1個同梱されています。
※接続例は、仕様書(PDF)をご参照ください。

▲上へ
スリーディー　ビデオコンバーター

VGA映像分配器

外形寸法：W135×H44×D63mm
動作温度：0℃〜55℃
使用電源：最大DC5V 400mA

 VGA1入力4リモートCAT出力＆1VGAローカル出力
VGA映像分配器
スリーディーVGA長距離伝送ユニット分配器
TVD-G15CAT PDF製品仕様 定価￥98,000 (税別)
スリーディーVGA長距離伝送ユニット分配器 解像度　1600x1200@85Hz
入力端子　VGA：D-Sub15
入力信号　アナログRGB（0.7Vp-p　75Ω）
出力　RJ-45×4(リモート)、VGA×1(ローカル)
伝送距離　300mまで
※TMR-G001Vと組み合わせて利用します。
※接続例は、仕様書(PDF)をご参照ください。
  ツイストペア伝送
TVD-G12CAT VGA1入力1リモートCAT出力＆1VGAローカル出力
VGA映像分配器
スリーディーVGA長距離伝送ユニット分配器
TVD-G12CAT PDF製品仕様 定価￥95,000 (税別)
スリーディーVGA長距離伝送ユニット分配器 解像度　1600x1200@85Hz
入力端子　VGA：D-Sub15
入力信号　アナログRGB（0.7Vp-p　75Ω）
出力　RJ-45×1(リモート)、VGA×1(ローカル)
伝送距離　300mまで
※TMR-G001Vと組み合わせて利用します。
※接続例は、仕様書(PDF)をご参照ください。


TMR-G001V

外形寸法：67×27×140mm
動作温度：0℃〜55℃
使用電源：最大DC5V 250mA

 VGAエクステンダーCAT5受信ユニット　通常在庫品
スリーディーVGA長距離伝送ユニット分配器
TMR-G001V PDF製品仕様 定価￥58,000 (税別)
スリーディーVGA長距離伝送ユニット分配器
解像度　1600x1200@85Hz
映像入力端子　VGA：D-Sub15
入力信号　アナログRGB（0.7Vp-p　75Ω）
伝送距離：約300m
※TVD-G15CATもしくはTVD-G12CATと組み合わせて利用します。
※接続例は、仕様書(PDF)をご参照ください。

▲上へ
スリーディー　ツイストペア伝送

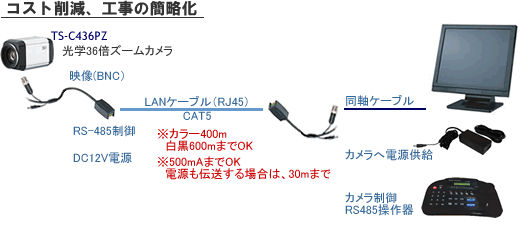

　LANケーブル（ツイストペア）１本で、カメラ用電源と映像・制御信号を伝送

映像・電源・データUTP伝送TMX-111VPD

外形寸法：W66xH23xD19mm

 映像・電源・データツイストペア伝送ユニット　通常在庫品
スリーディービデオ長距離伝送ユニット
TMX-111VPD PDF製品仕様 定価￥7,200 (税別)
スリーディービデオ長距離伝送ユニット
送信受信2台必要
映像 1系統 BNC
電源 1系統 DC端子付
データ 1系統
外部電源不要
伝送距離：電源供給をする場合　30mまで

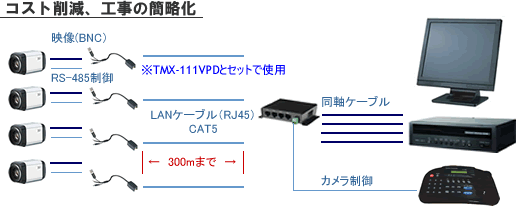

映像ツイストペア伝送例
４台のカメラ映像・電源・制御信号をLANケーブル（ツイストペア）４本で伝送

4ch映像UTP伝送ユニット

外形寸法：W138xH28xD66mm

 4ch映像・電源・データツイストペア伝送ユニット
スリーディービデオ長距離伝送ユニット
TMX-444VPD PDF製品仕様 定価￥14,800 (税別)
スリーディービデオ長距離伝送ユニット
VIDEO 4系統 BNC
電源 1系統 DCジャック（カメラへの電源供給用）
データ 1系統
外部電源不要

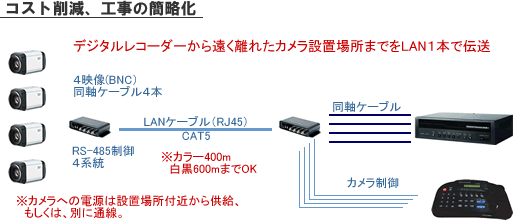

ツイストペア伝送ユニット構成例 スリーディー　ツイストペア伝送

4UTP集線BOX

外形寸法：W110xH24xD77mm

 4線＞1線ツイストペア集線BOX
スリーディービデオ長距離伝送ユニット
TDV-414VP PDF製品仕様 定価￥9,800 (税別)
スリーディービデオ長距離伝送ユニット
4系統のLANケーブルを1本にして通線可能
映像伝送のみの場合、カラー400mまで
カメラへ電源 を供給する場合、50mまで
※通常の通信用LANケーブルの用途とは異なります

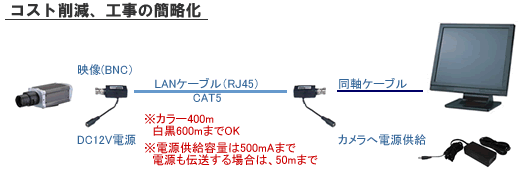

ツイストペア伝送ユニット構成例


▲上へ
スリーディー　ツイストペア伝送

映像・音声UTP伝送

外形寸法：W110xH24xD77mm

 映像・音声ツイストペア伝送ユニット　通常在庫品
スリーディービデオ長距離伝送ユニット
TMX-111AV PDF製品仕様 定価￥11,800 (税別)
スリーディービデオ長距離伝送ユニット
映像 1系統 BNC
音声 1系統2ch（R/L） BNC
外部電源不要
伝送距離：白黒600m、カラー400m
※システム例はPDFを参照下さい
株式会社スリーディー 多重伝送ユニット

映像音声2chUTP伝送

外形寸法：W108xH27xD71.5mm

 2ch映像・2ch音声ツイストペア伝送ユニット　双方向　通常在庫品
スリーディービデオ長距離伝送ユニット
TMX-212AV PDF製品仕様 定価￥11,800 (税別)
スリーディービデオ長距離伝送ユニット
VIDEO 2系統 BNC
音声 1系統2ch（R/L） BNC
外部電源不要
伝送距離：映像300m、音声1500m
※システム例はPDFを参照下さい

▲上へ
RoHS指令対応　本ページに掲載の製品は全てRoHS指令に対応しています。
